İzoleli ve İzolesiz Örgülü Bakır Bağlantılar
Ürün Yapısı

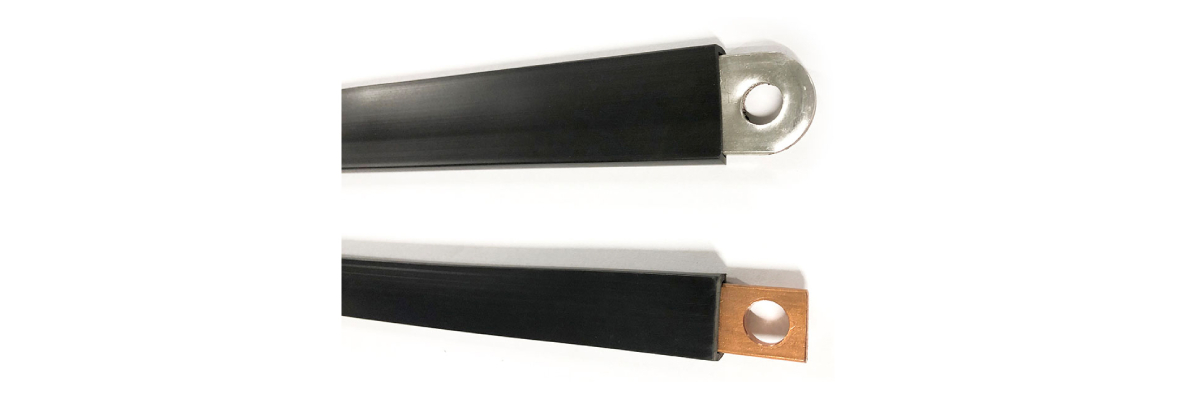

**İzoleli ve izolesiz bağlantı baraları tavlı ya da kalaylı Cu-ETP1 tellerden üretilmiş örgülü yassı tellerin uçlarına Cu-ETP boruların takılması ve preslenmesiyle üretilmektedir.
Kullanım Alanları:
Panolarda ve parafudrlarda topraklama bağlantısı olarak kullanılmaktadır. İzolasyon: Maksimum çalışma sıcaklığı 105 derece, kendi kendine sönebilen UL94V0 Yalıtkanlık direnci: 20 kV/mm Maksimum çalışma voltajı: 1000 V AC – 1500 V DC PVC Kalınlığı: 1,50 – 2,00 mm aralığındadır.
| TAVLI ÜRÜN KODU | KALAYLI ÜRÜN KODU | KESİT mm² |
L mm |
L1 mm |
L2 mm |
L3 mm |
L4 mm |
L5 mm |
W | T | K | G | D1 | D2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AG-ITT-025-230-10-8 | AG-IKT-025-230-10-8 | 25 | 230 | 25 | 25 | 11 | 7 | 248 | 20 | 3,2 | 7 | 24 | 10,5 | 8,5 |
| AG-ITT-025-230-10-8 | AG-IKT-025-230-10-8 | 25 | 230 | 25 | 25 | 11 | 7 | 248 | 20 | 3,2 | 7 | 24 | 10,5 | 8,5 |
| AG-ITT-025-330-10-8 | AG-IKT-025-330-10-8 | 25 | 330 | 25 | 25 | 11 | 7 | 348 | 20 | 3,2 | 7 | 24 | 10,5 | 8,5 |
| AG-ITT-025-430-10-8 | AG-IKT-025-430-10-8 | 25 | 430 | 25 | 25 | 11 | 7 | 448 | 20 | 3,2 | 7 | 24 | 10,5 | 8,5 |
| AG-ITT-025-530-10-8 | AG-IKT-025-530-10-8 | 25 | 530 | 25 | 25 | 11 | 7 | 548 | 20 | 3,2 | 7 | 24 | 10,5 | 8,5 |
| AG-ITT-025-630-10-8 | AG-IKT-025-630-10-8 | 25 | 630 | 25 | 25 | 11 | 7 | 648 | 20 | 3,2 | 7 | 24 | 10,5 | 8,5 |
| AG-ITT-035-230-10-8 | AG-IKT-035-230-10-8 | 35 | 230 | 25 | 25 | 11 | 7 | 248 | 20 | 4,2 | 8 | 24 | 10,5 | 8,5 |
| AG-ITT-035-330-10-8 | AG-IKT-035-330-10-8 | 35 | 330 | 25 | 25 | 11 | 7 | 348 | 20 | 4,2 | 8 | 24 | 10,5 | 8,5 |
| AG-ITT-035-430-10-8 | AG-IKT-035-430-10-8 | 35 | 430 | 25 | 25 | 11 | 7 | 448 | 20 | 4,2 | 8 | 24 | 10,5 | 8,5 |
| AG-ITT-035-530-10-8 | AG-IKT-035-530-10-8 | 35 | 530 | 25 | 25 | 11 | 7 | 548 | 20 | 4,2 | 8 | 24 | 10,5 | 8,5 |
| AG-ITT-035-630-10-8 | AG-IKT-035-630-10-8 | 35 | 630 | 25 | 25 | 11 | 7 | 648 | 20 | 4,2 | 8 | 24 | 10,5 | 8,5 |
| AG-ITT-050-230-10-8 | AG-IKT-050-230-10-8 | 50 | 230 | 25 | 25 | 11 | 7 | 248 | 20 | 5 | 9 | 24 | 10,5 | 8,5 |
| AG-ITT-050-330-10-8 | AG-IKT-050-330-10-8 | 50 | 330 | 25 | 25 | 11 | 7 | 348 | 20 | 5 | 9 | 24 | 10,5 | 8,5 |
| AG-ITT-050-430-10-8 | AG-IKT-050-430-10-8 | 50 | 430 | 25 | 25 | 11 | 7 | 448 | 20 | 5 | 9 | 24 | 10,5 | 8,5 |
| AG-ITT-050-530-10-8 | AG-IKT-050-530-10-8 | 50 | 530 | 25 | 25 | 11 | 7 | 548 | 20 | 5 | 9 | 24 | 10,5 | 8,5 |
| AG-ITT-050-630-10-8 | AG-IKT-050-630-10-8 | 50 | 630 | 25 | 25 | 11 | 7 | 648 | 20 | 5 | 9 | 24 | 10,5 | 8,5 |
| AG-ITT-070-230-10-10 | AG-IKT-070-230-10-10 | 70 | 230 | 25 | 25 | 11 | 11 | 252 | 20 | 6,8 | 11 | 24 | 10,5 | 10,5 |
| AG-ITT-070-330-10-10 | AG-IKT-070-330-10-10 | 70 | 330 | 25 | 25 | 11 | 11 | 352 | 20 | 6,8 | 11 | 24 | 10,5 | 10,5 |
| AG-ITT-070-430-10-10 | AG-IKT-070-430-10-10 | 70 | 430 | 25 | 25 | 11 | 11 | 452 | 20 | 6,8 | 11 | 24 | 10,5 | 10,5 |
| AG-ITT-070-530-10-10 | AG-IKT-070-530-10-10 | 70 | 530 | 25 | 25 | 11 | 11 | 552 | 20 | 6,8 | 11 | 24 | 10,5 | 10,5 |
| AG-ITT-070-630-10-10 | AG-IKT-070-630-10-10 | 70 | 630 | 25 | 25 | 11 | 11 | 652 | 20 | 6,8 | 11 | 24 | 10,5 | 10,5 |
| AG-ITT-095-230-10-10 | AG-IKT-095-230-10-10 | 95 | 230 | 30 | 30 | 11 | 11 | 252 | 25 | 7,5 | 12 | 29 | 10,5 | 10,5 |
| AG-ITT-095-330-10-10 | AG-IKT-095-330-10-10 | 95 | 330 | 30 | 30 | 11 | 11 | 352 | 25 | 7,5 | 12 | 29 | 10,5 | 10,5 |
| AG-ITT-095-430-10-10 | AG-IKT-095-430-10-10 | 95 | 430 | 30 | 30 | 11 | 11 | 452 | 25 | 7,5 | 12 | 29 | 10,5 | 10,5 |
| AG-ITT-095-530-10-10 | AG-IKT-095-530-10-10 | 95 | 530 | 30 | 30 | 11 | 11 | 552 | 25 | 7,5 | 12 | 29 | 10,5 | 10,5 |
| AG-ITT-095-630-10-10 | AG-IKT-095-630-10-10 | 95 | 630 | 30 | 30 | 11 | 11 | 652 | 25 | 7,5 | 12 | 29 | 10,5 | 10,5 |
| AG-ITT-120-330-10-10 | AG-IKT-120-330-10-10 | 120 | 330 | 30 | 30 | 11 | 14 | 355 | 30 | 7,5 | 12 | 34 | 10,5 | 10,5 |
| AG-ITT-120-430-10-10 | AG-IKT-120-430-10-10 | 120 | 430 | 30 | 30 | 11 | 14 | 455 | 30 | 7,5 | 12 | 34 | 10,5 | 10,5 |
| AG-ITT-120-530-10-10 | AG-IKT-120-530-10-10 | 120 | 530 | 30 | 30 | 11 | 14 | 555 | 30 | 7,5 | 12 | 34 | 10,5 | 10,5 |
| AG-ITT-120-630-10-10 | AG-IKT-120-630-10-10 | 120 | 630 | 30 | 30 | 11 | 14 | 655 | 30 | 7,5 | 12 | 34 | 10,5 | 10,5 |
| AG-ITT-120-730-10-10 | AG-IKT-120-730-10-10 | 120 | 730 | 30 | 30 | 11 | 14 | 755 | 30 | 7,5 | 12 | 34 | 10,5 | 10,5 |
| AG-ITT-120-830-10-10 | AG-IKT-120-830-10-10 | 120 | 830 | 30 | 30 | 11 | 14 | 855 | 30 | 7,5 | 12 | 34 | 10,5 | 10,5 |
| AG-ITT-150-330-12-12 | AG-IKT-150-330-12-12 | 150 | 330 | 30 | 30 | 14 | 14 | 355 | 30 | 10 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-150-430-12-12 | AG-IKT-150-430-12-12 | 150 | 430 | 30 | 30 | 14 | 14 | 455 | 30 | 10 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-150-530-12-12 | AG-IKT-150-530-12-12 | 150 | 530 | 30 | 30 | 14 | 14 | 555 | 30 | 10 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-150-630-12-12 | AG-IKT-150-630-12-12 | 150 | 630 | 30 | 30 | 14 | 14 | 655 | 30 | 10 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-150-730-12-12 | AG-IKT-150-730-12-12 | 150 | 730 | 30 | 30 | 14 | 14 | 755 | 30 | 10 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-150-830-12-12 | AG-IKT-150-830-12-12 | 150 | 830 | 30 | 30 | 14 | 14 | 855 | 30 | 10 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-185-330-12-12 | AG-IKT-185-330-12-12 | 185 | 330 | 30 | 30 | 14 | 14 | 355 | 30 | 11 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-185-430-12-12 | AG-IKT-185-430-12-12 | 185 | 430 | 30 | 30 | 14 | 14 | 455 | 30 | 11 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-185-530-12-12 | AG-IKT-185-530-12-12 | 185 | 530 | 30 | 30 | 14 | 14 | 555 | 30 | 11 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-185-630-12-12 | AG-IKT-185-630-12-12 | 185 | 630 | 30 | 30 | 14 | 14 | 655 | 30 | 11 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-185-730-12-12 | AG-IKT-185-730-12-12 | 185 | 730 | 30 | 30 | 14 | 14 | 755 | 30 | 11 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-185-830-12-12 | AG-IKT-185-830-12-12 | 185 | 830 | 30 | 30 | 14 | 14 | 855 | 30 | 11 | 15 | 34 | 12,5 | 12,5 |
| AG-ITT-240-330-12-12 | AG-IKT-240-330-12-12 | 240 | 330 | 30 | 30 | 14 | 14 | 355 | 30 | 13 | 17 | 34 | 12,5 | 12,5 |
| AG-ITT-240-430-12-12 | AG-IKT-240-430-12-12 | 240 | 430 | 30 | 30 | 14 | 14 | 455 | 30 | 13 | 17 | 34 | 12,5 | 12,5 |
| AG-ITT-240-530-12-12 | AG-IKT-240-530-12-12 | 240 | 530 | 30 | 30 | 14 | 14 | 555 | 30 | 13 | 17 | 34 | 12,5 | 12,5 |
| AG-ITT-240-630-12-12 | AG-IKT-240-630-12-12 | 240 | 630 | 30 | 30 | 14 | 14 | 655 | 30 | 13 | 17 | 34 | 12,5 | 12,5 |
| AG-ITT-240-730-12-12 | AG-IKT-240-730-12-12 | 240 | 730 | 30 | 30 | 14 | 14 | 755 | 30 | 13 | 17 | 34 | 12,5 | 12,5 |
| AG-ITT-240-830-12-12 | AG-IKT-240-830-12-12 | 240 | 830 | 30 | 30 | 14 | 14 | 855 | 30 | 13 | 17 | 34 | 12,5 | 12,5 |
